Produktbeschreibung
Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Fest integriertes USB-Kabel für flexible Anwendungen: Das 1 Meter lange Anschlusskabel mit USB-B‐Stecker ermöglicht die direkte Verbindung zu Geräten – ohne separates Zubehör oder Lötarbeiten.
Eindeutige Klemmbelegung & sichere Kontaktierung: 5‐polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Test und Prototyping.
Vielfältig einsetzbar in der Industrie: Zur schnellen Aufschaltung von USB‐2.0‐Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.

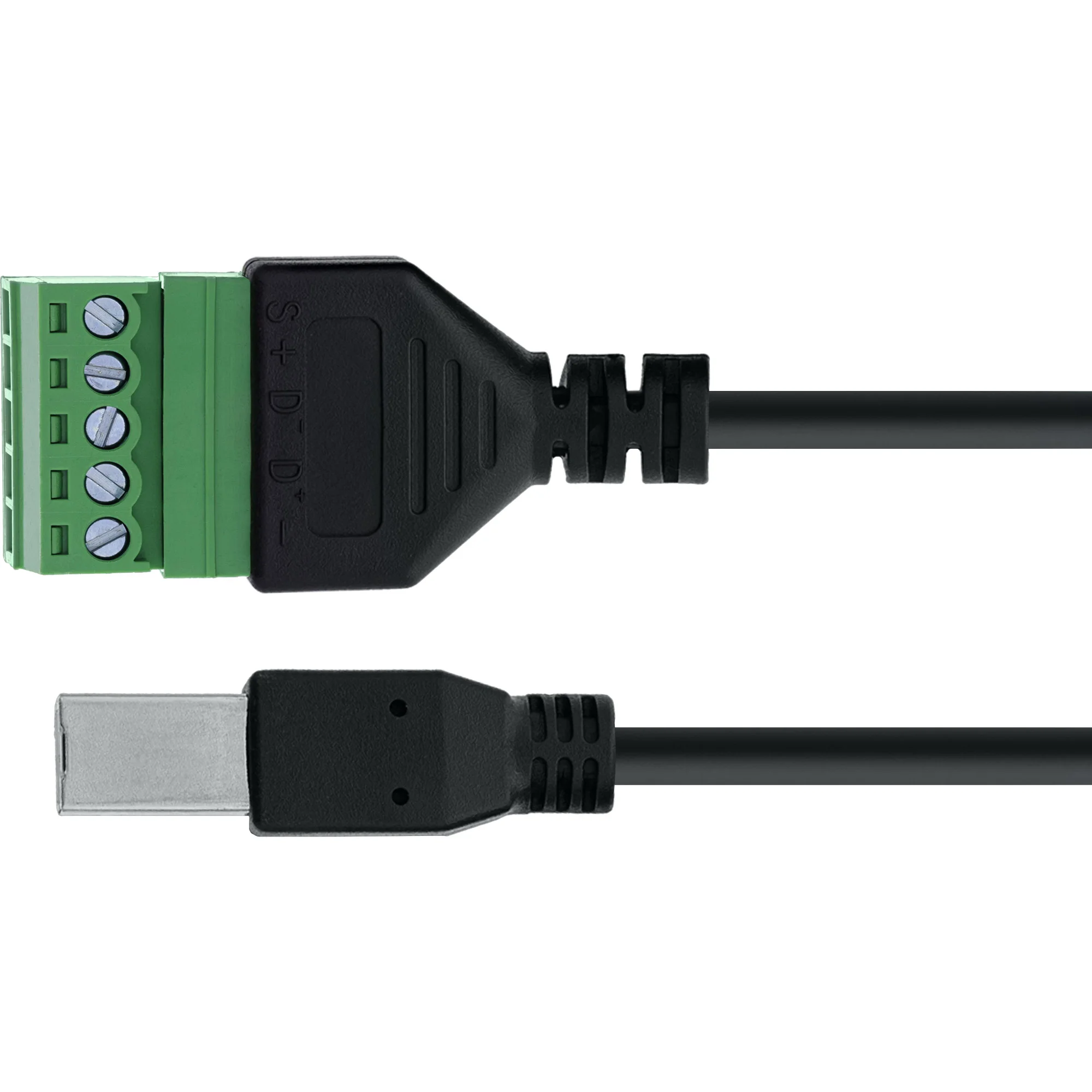

Der InLine® USB‐B 2.0 Terminalblock‐Adapter mit Stecker und fest integriertem Anschlusskabel kombiniert eine stabile USB‐Verbindung mit der Flexibilität offener Signalverdrahtung. Der USB‐B‐Stecker ist direkt mit einem 5‐poligen Schraubklemmblock verbunden – ideal für Prüfstände, Diagnosegeräte oder industrielle Systeme.
Die Schraubklemmen sind klar beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und unterstützen Adern im Bereich 16–26 AWG. Die werkzeugunterstützte Verdrahtung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das ca. 1 m lange USB-Kabel spart Verdrahtungszeit und ermöglicht einen sofortigen Einsatz – z. B. in mobilen Prüfplätzen oder Entwicklungslaboren. Eine EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Oberflächen.
USB‐Schnittstelle:USB‐B 2.0, Stecker
Kabellänge:ca. 1 m (PVC, fest integriert)
Polzahl / Belegung:5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik:Schraubklemme mit Druckplatte, Raster 5,0 mm
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
USB‐Betriebsspannung (VBUS):5 V DC
Prüfspannung (Isolationsfestigkeit):300 V AC / 1 Minute
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:Terminalblock ca. 50 × 21,2 × 18,4 mm (L × B × H)
