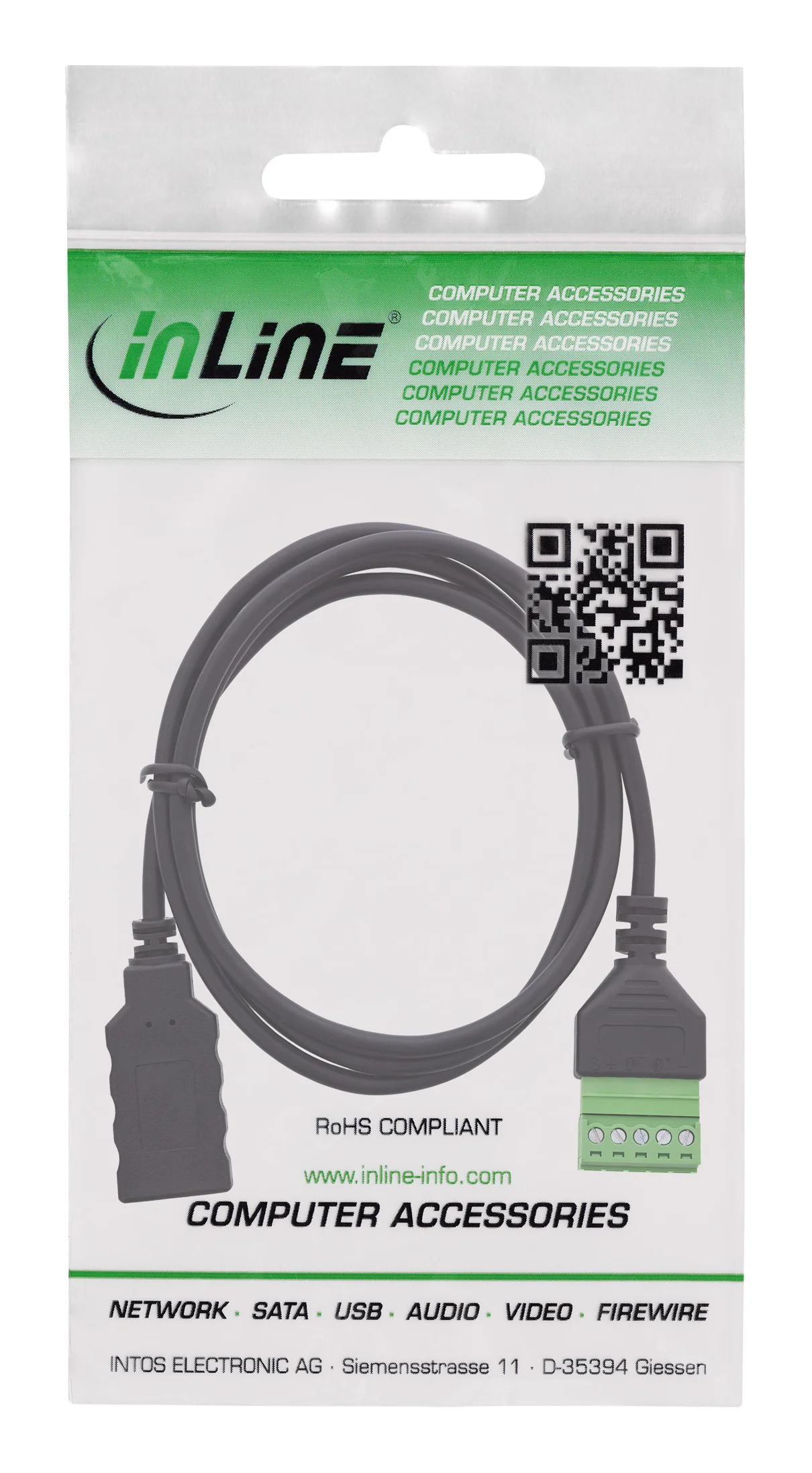

InLine 92504H Drahtverbinder USB-A / Terminalblock, 5-polig Schwarz, Grün

Preisverlauf

Preisangaben inkl. MwSt., basierend auf täglich erfassten Angeboten

Technische Daten

Quelle: Icecat

Stecker	USB-A / Terminalblock, 5-polig
Produktfarbe	Schwarz, Grün
Steckerverbindung (Anschluss)	Buchse/Buchse
Formfaktor des Steckers	Gerade
AWG Kabelgröße	26/16
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Stromstärke	0,7 A
Betriebstemperatur	-20 - 105 °C
Konformitätsbescheinigungen	RoHS, TÜV mark
Abmessungen (BxTxH)	22 x 1015 x 12 mm
Gewicht	39 g
Kabellänge	1 m
Breite	22 mm
Tiefe	1015 mm
Höhe	12 mm
Menge pro Packung	1 Stück(e)
Ursprungsland	Taiwan

Produktbeschreibung

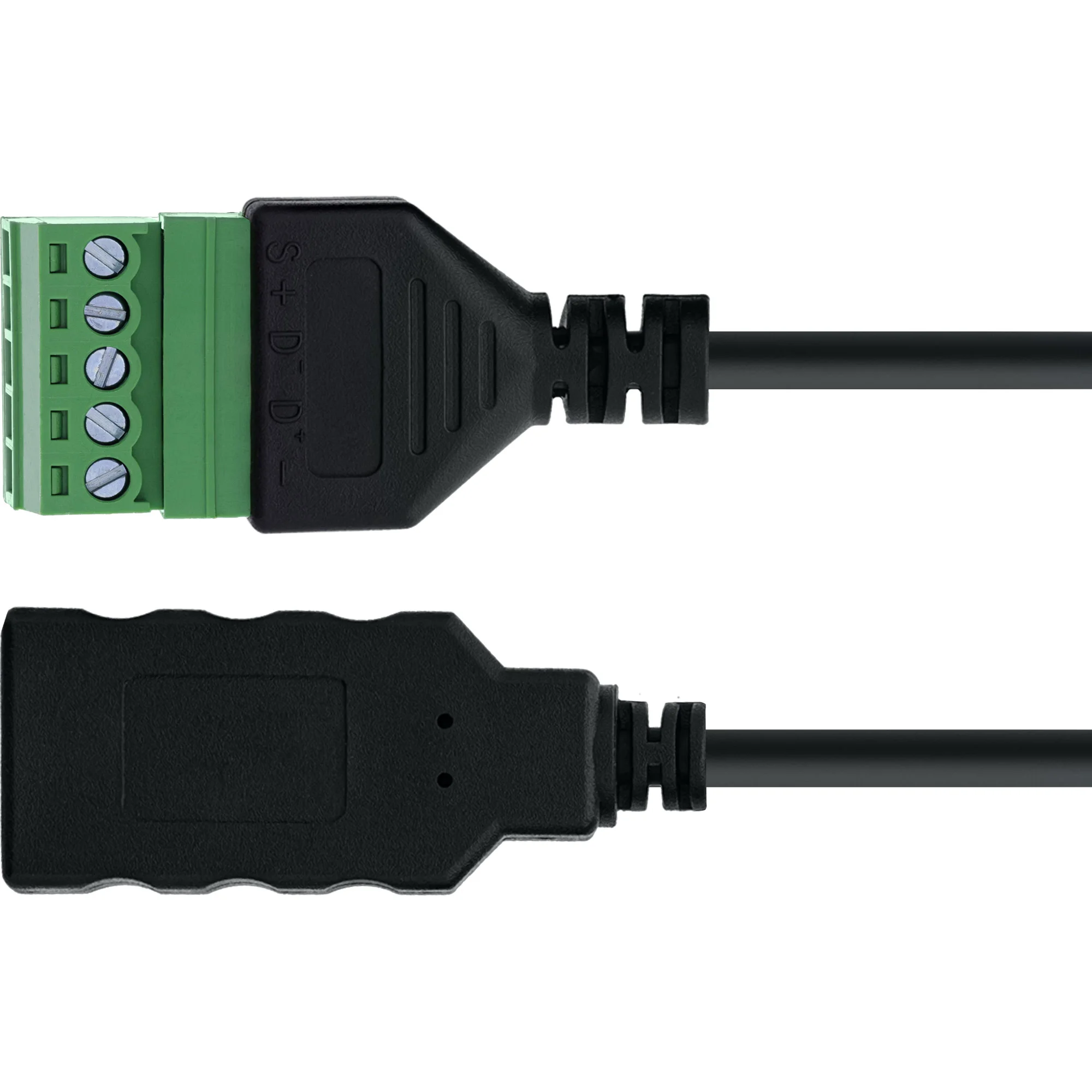

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm. Fest integriertes USB-Kabel für flexible Anwendungen: Das 1 Meter lange Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Lötarbeiten. Eindeutige Klemmbelegung & sichere Kontaktierung: 5‐polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Test und Prototyping. Vielfältig einsetzbar in der Industrie: Zur schnellen Aufschaltung von USB‐2.0‐Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten. Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld. Der InLine® USB‐A 2.0 Terminalblock‐Adapter mit Buchse und fest integriertem Anschlusskabel ermöglicht die einfache Aufschaltung von USB‐Signalen auf eine 5‐polige Schraubklemmleiste – ganz ohne Löten. Die Klemmen sind klar beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und unterstützen Adern im Bereich von 16–26 AWG. Die werkzeugunterstützte Verdrahtung erfolgt über einen Schlitzschraubendreher ≤ 2,5 mm. Mit 1 Meter Kabellänge eignet sich der Adapter ideal für Testaufbauten, Laborumgebungen oder Embedded‐Systeme. Eine EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Flächen. USB‐Schnittstelle:USB‐A 2.0, Buchse Kabellänge:ca. 1 m (PVC, fest integriert) Polzahl / Belegung:5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S Anschlusstechnik:Schraubklemme mit Druckplatte, Raster 5,0 mm Anschlussbereich:16–26 AWG Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm Nennstrom: 0,7 A pro Pin USB‐Betriebsspannung (VBUS):5 V DC Prüfspannung (Isolationsfestigkeit):300 V AC / 1 Minute Isolationswiderstand:≥ 10 MΩ @ 300 V DC Betriebstemperatur:–20 °C bis +105 °C Isolierlage:EVA-Isolierung auf Unterseite Abmessungen:Terminalblock ca. 50 × 21,2 × 18,4 mm (L × B × H)
