Produktbeschreibung
Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Fest integriertes USB-Kabel für flexible Anwendungen: Das 1 Meter lange Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Lötarbeiten.
Eindeutige Klemmbelegung & sichere Kontaktierung:5-polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Test und Prototyping.
Vielfältig einsetzbar in der Industrie: Zur schnellen Aufschaltung von USB-2.0-Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.

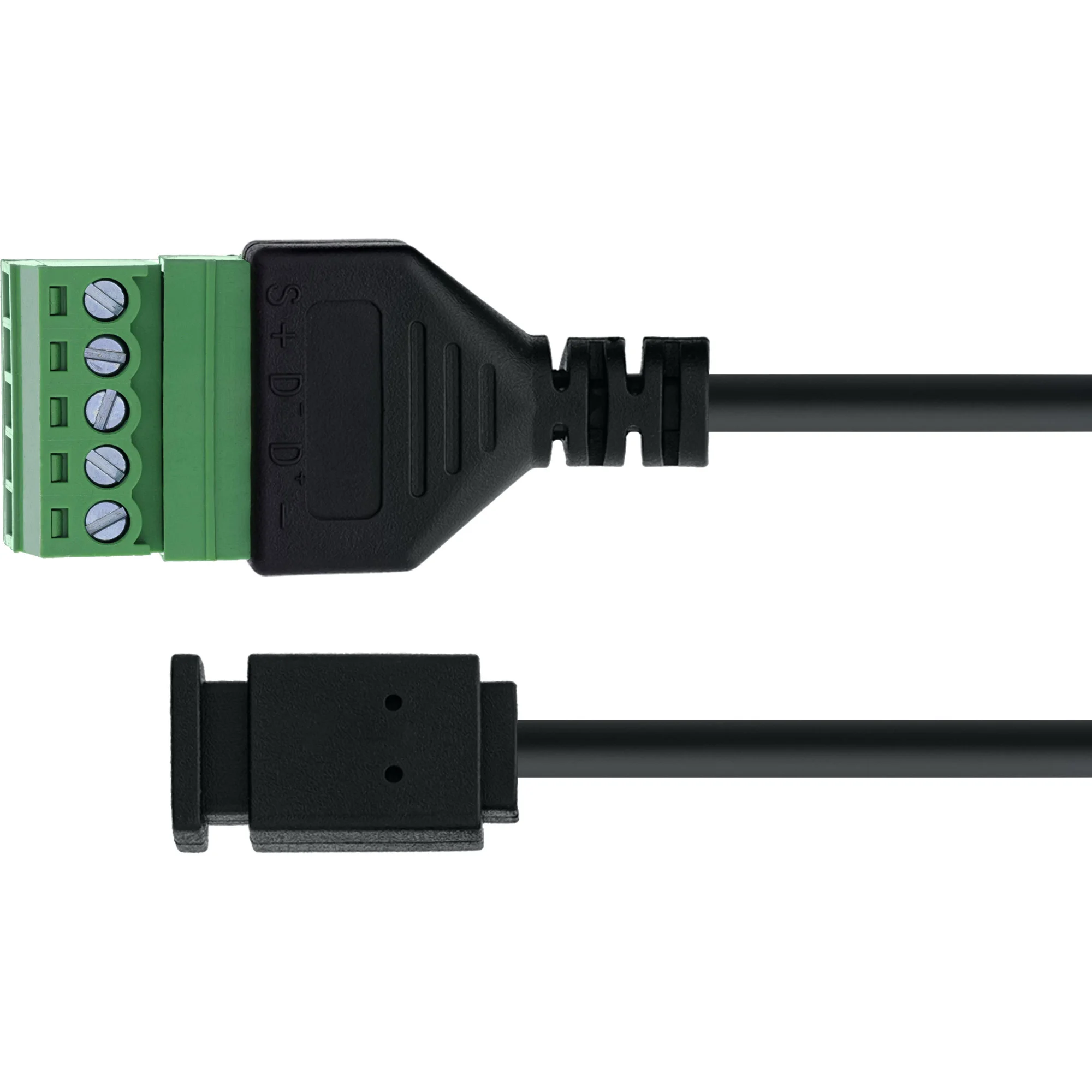

Der InLine® Micro USB 2.0 Terminalblock-Adapter mit 5-adrigem Anschlusskabel verbindet die Vorteile einer stabilen USB-Verbindung mit der Flexibilität offener Signalverdrahtung. Die Mini-USB-Buchse ist fest mit einem 5-poligen Schraubklemmblock verbunden – ideal für Prüfstände, Diagnosegeräte oder Embedded-Systeme.
Die Schraubklemmen sind übersichtlich beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und ermöglichen eine sichere sowie eindeutige Signalzuordnung. Die Klemmanschlüsse mit 5,0 mm Rastermaß unterstützen Adern im Bereich von 16–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das integrierte Anschlusskabel mit 1 Meter Länge reduziert den Verdrahtungsaufwand und ermöglicht den sofortigen Einsatz – z. B. an Steuerungen, Testsystemen oder mobilen Prüfplätzen. Eine EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Oberflächen.
USB-Schnittstelle:Micro USB 2.0, Buchse
Kabellänge:ca. 1 m (PVC, fest integriert)
Polzahl / Belegung:5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik:Schraubklemme mit Druckplatte, Raster 5,0 mm
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:0,7 A pro Pin
USB-Betriebsspannung (VBUS):5 V DC
Prüfspannung (Isolationsfestigkeit):300 V AC / 1 Minute
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:Terminalblock ca. 50 × 21,2 × 18,4 mm (L × B × H)
