Produktbeschreibung
Push-In-Klemme für schnelle Verdrahtung: Einzeladern (18–26 AWG) lassen sich schnell einstecken – zum Lösen genügt ein Schlitzschraubendreher ≤ 2,5 mm.
Cat.5e-RJ45-Buchse mit festem 15 cm Anschlusskabel:Die geschirmte 8P8C-Buchse ist über ein fest integriertes Kabel (Länge: 15 cm) direkt an die Push-In-Klemme angebunden – für flexible Anschlüsse bei beengten Platzverhältnissen.
Platzsparende Kabellösung für flexible Integration:Dank kompakter Bauform und angeschlossenem Kabel ist der Adapter ideal für mobile Messplätze, Embedded-Projekte oder Schaltschrankaufbauten.
Vielseitig einsetzbar in der Industrie:Perfekt für temporäre Netzwerkanbindungen, Diagnose-Tools, Steuerungssysteme oder Prototyping – besonders geeignet bei wechselnden Testszenarien.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin sorgen für zuverlässige Signalführung – auch im industriellen Dauerbetrieb.

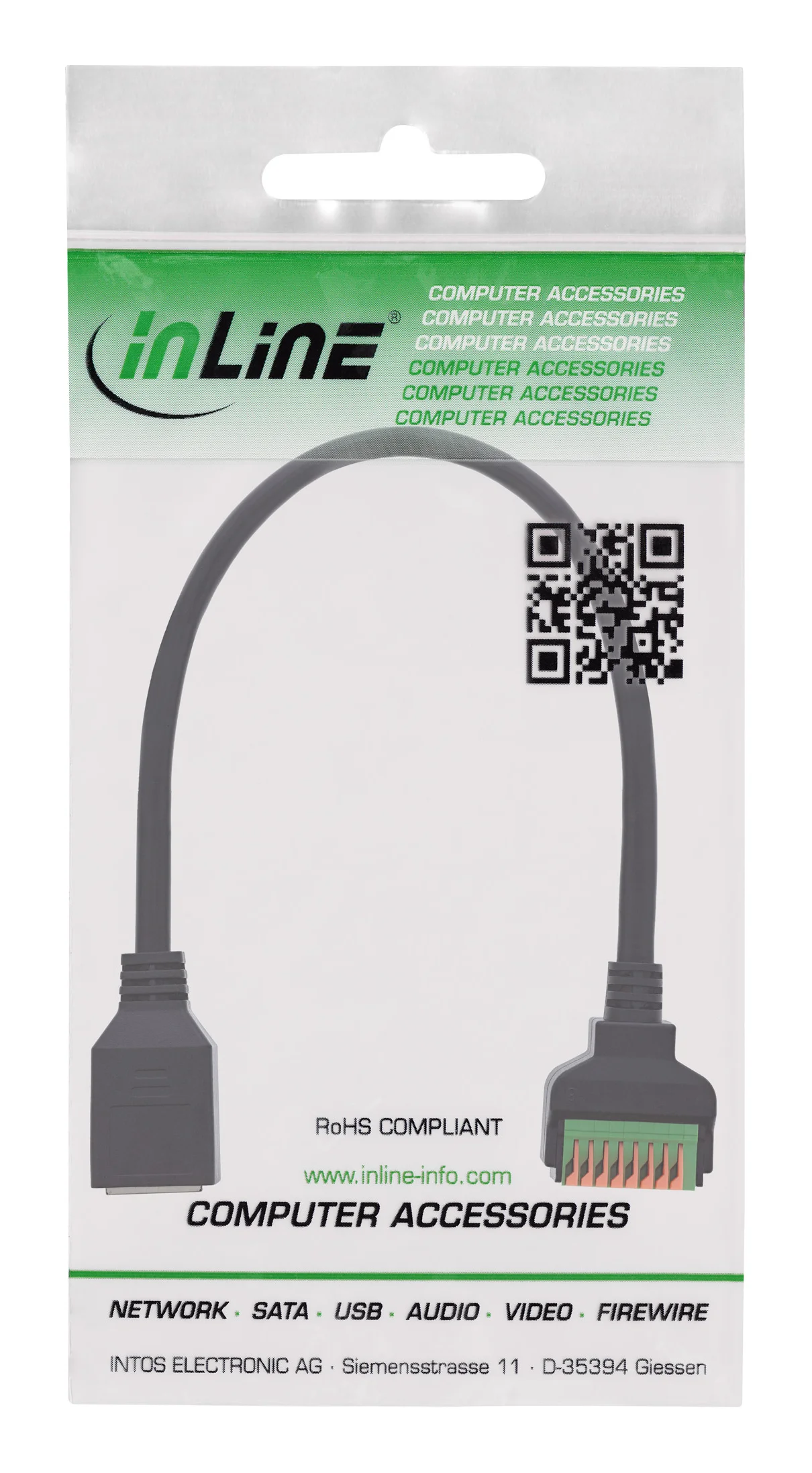

Der InLine® RJ45 Terminalblock-Adapter mit fest integriertem 15 cm Kabel und 8-poliger Push-In-Klemme verbindet strukturierte Ethernet-Signale (Cat.5e) mit offenen Aderenden – ohne Löten oder Schrauben. Die geschirmte RJ45-Buchse (8P8C) ist über ein robustes Kabel direkt mit der Push-In-Klemme verbunden.
Die Push-In-Technik erlaubt den werkzeuglosen Anschluss von Adern im Bereich 18–26 AWG. Die Verbindung kann bei Bedarf über die farblich markierten Tasten mit einem Schlitzschraubendreher ≤ 2,5 mm gelöst werden. – ideal für häufige Umverdrahtungen in Test- oder Prototypenumgebungen.
Mit einer Kabellänge von ca. 15 cm und einem Außendurchmesser von ca. 6 mm (geschirmtes Rundkabel) eignet sich der Adapter auch für enge Einbausituationen, z. B. in mobilen Prüfgeräten oder Schaltschränken. Die geschirmte Bauweise und geprüfte Qualität (Kurzschluss- und Verdrahtungstest) machen ihn zur robusten Lösung für industrielle Netzwerke und Embedded-Anwendungen.
RJ45-Schnittstelle:Cat.5e, 8P8C Buchse (geschirmt)
Kabellänge:15 cm (Cat.5e, geschirmt, 4×2 Adern, 24 AWG, flexibel)
Klemmsystem:Push-In-Klemme (Federkrafttechnik)
Polzahl:8 Signale (1:1 verbunden)
Anschlussbereich:18–26 AWG (Massiv- oder Litzenleiter mit Aderendhülse)
Betätigung: Lösen mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1,0 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–10 °C bis +70 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen ohne Kabel:ca. 43 × 33 × 20 mm (L × B × H)
