Produktbeschreibung
Push-In-Klemme für schnelle Verdrahtung:Einzeladern (18–26 AWG) werden einfach eingesteckt – werkzeuglos. Zum Lösen genügt ein Schlitzschraubendreher ≤ 2,5 mm.
Standardisierte RJ45-Buchse für strukturierte Verdrahtung:Die 8P8C-Schnittstelle erlaubt eine direkte Anbindung an Netzwerkkomponenten – ideal für Steuerung, Service oder Prüfumgebungen.
Kompakte Bauform für platzkritische Anwendungen:Mit nur 33 mm Bauhöhe passt der Adapter auch in flache Gehäuse, Tragschienenschächte oder mobile Messgeräte.
Vielseitig einsetzbar in der Industrie:Ideal für Schaltschrankinstallationen, Embedded-Systeme, Maschinenvernetzung, Testumgebungen oder schnelle Prototypen – ohne Löten oder Schrauben.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Signalübertragung - auch bei Dauerbelastung im industriellen Umfeld.

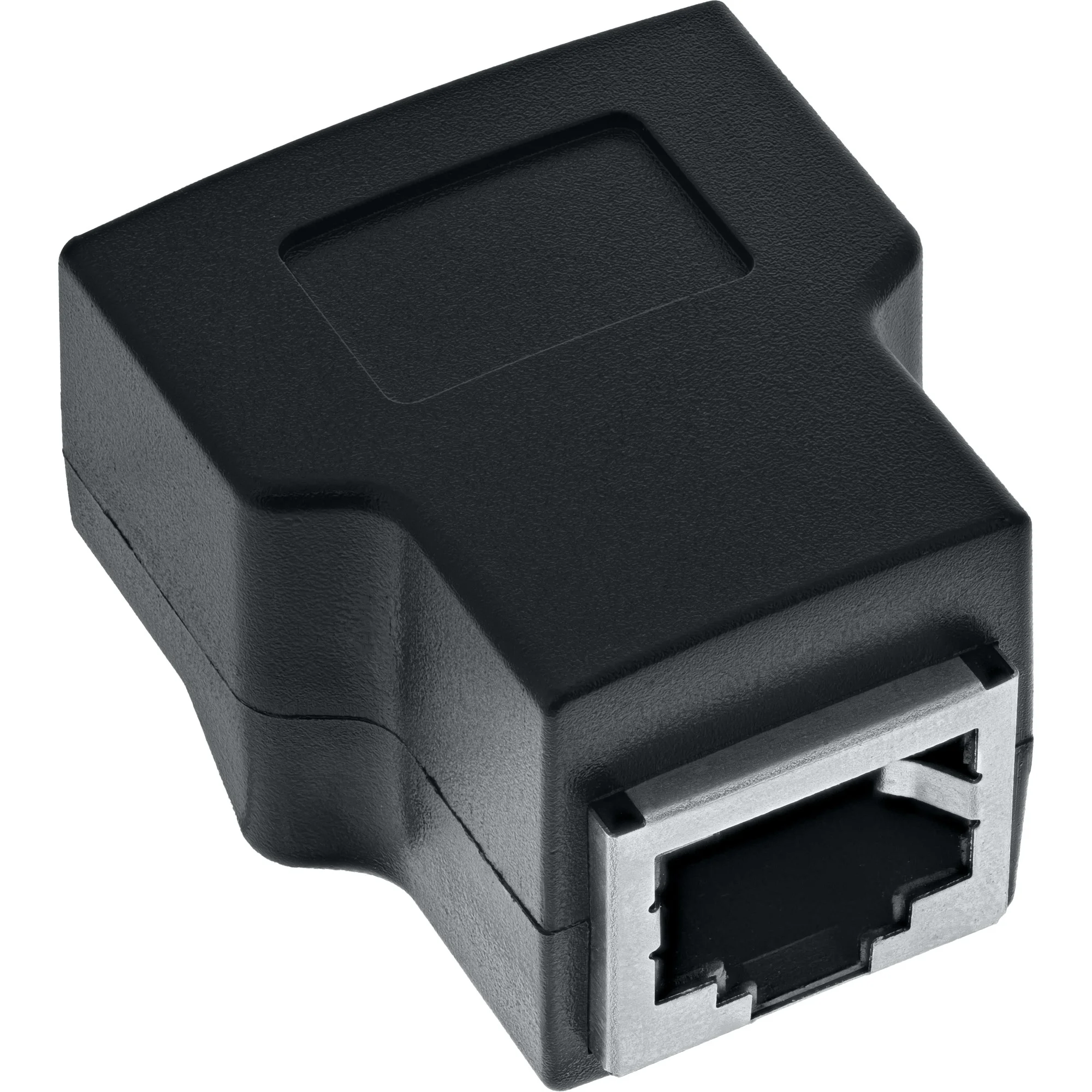

Der InLine® RJ45 Terminalblock-Adapter mit integrierter Push-In-Klemme ermöglicht die werkzeuglose Verbindung von Ethernet-Signalen (8P8C) mit offenen Aderenden – ideal für industrielle Anwendungen, Labore oder Testumgebungen.

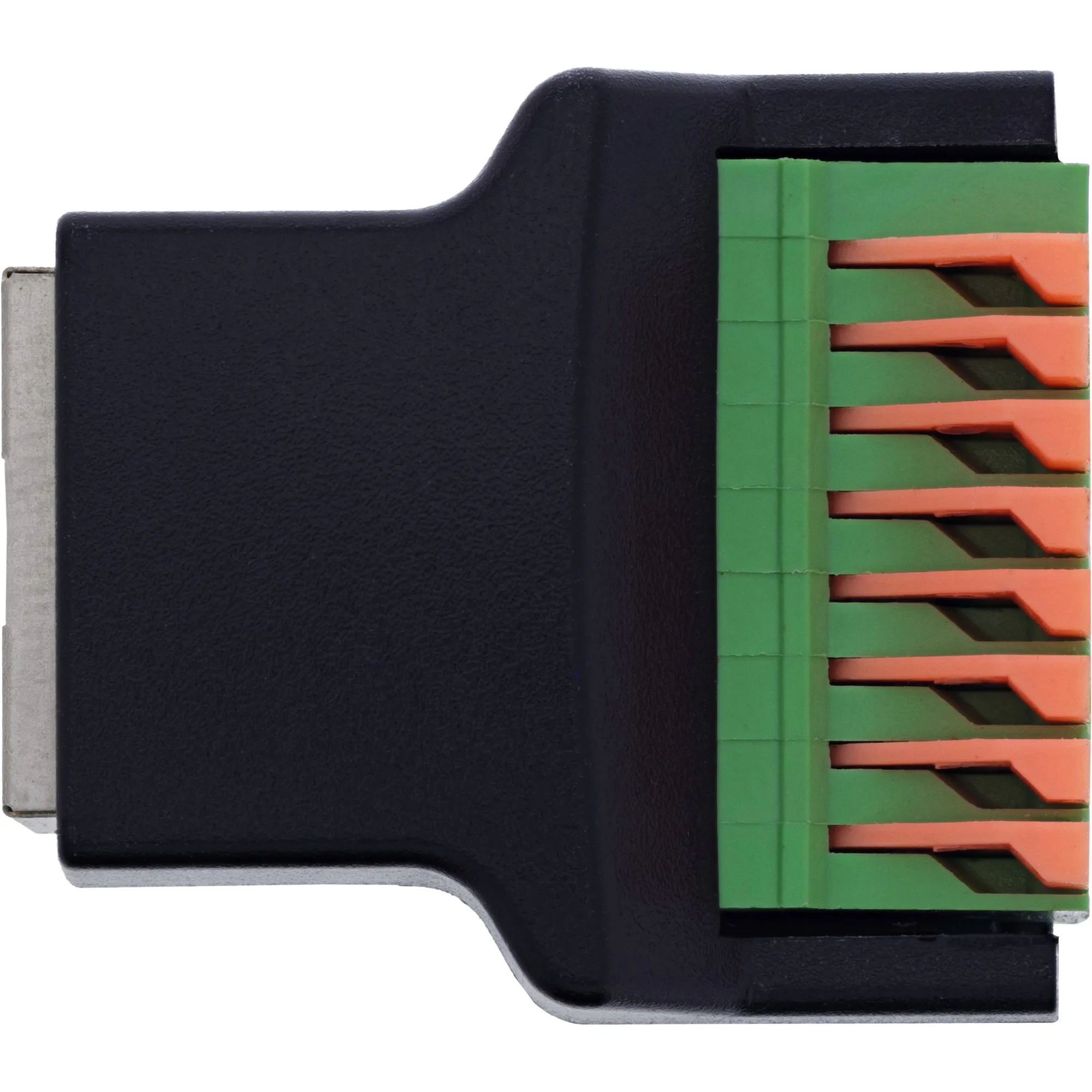

Die fest verbaute RJ45-Buchse (8-polig) ist intern direkt mit einem kompakten Push-In-Klemmblock verbunden. Dieser erlaubt die schnelle Kontaktierung von Adern im Bereich 18–26 AWG – ganz ohne Schrauben. Eine farblich markierte Entriegelungstaste ermöglicht das Lösen der Verbindung mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die kompakte Bauform ohne zusätzliche Montagevorrichtung eignet sich besonders für den Einsatz in Prototyping-Setups, Diagnosemodulen, Embedded-Systemen oder temporären Prüfaufbauten. Durch den klar gekennzeichneten Anschlussbereich ist eine sichere und eindeutige Signalzuordnung gewährleistet.
RJ45-Schnittstelle:8P8C Buchse (gerade, geschirmt)
Klemmsystem:Push-In-Klemme (Federkrafttechnik)
Polzahl:8 Signale (1:1 verbunden)
Anschlussbereich:18–26 AWG (Massiv- oder Litzenleiter mit Aderendhülse)
Betätigung: Lösen mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1,0 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–10 °C bis +70 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:ca. 33 × 28 × 21 mm (L × B × H)
