InLine 92504P Drahtverbinder IDC 20 / Terminalblock 10 Klemmen Grün, Hellgrau

Preisverlauf

Preisangaben inkl. MwSt., basierend auf täglich erfassten Angeboten

Technische Daten

Quelle: Icecat

Stecker	IDC 20 / Terminalblock 10 Klemmen
Produktfarbe	Grün, Hellgrau
Steckerverbindung (Anschluss)	Buchse/Buchse
AWG Kabelgröße	26/16
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Stromstärke	1 A
Betriebstemperatur	-10 - 70 °C
Konformitätsbescheinigungen	RoHS, TÜV mark
Abmessungen (BxTxH)	51 x 71 x 29 mm
Gewicht	49 g
Breite	51 mm
Tiefe	71 mm
Höhe	29 mm
Menge pro Packung	1 Stück(e)
Ursprungsland	Taiwan

Produktbeschreibung

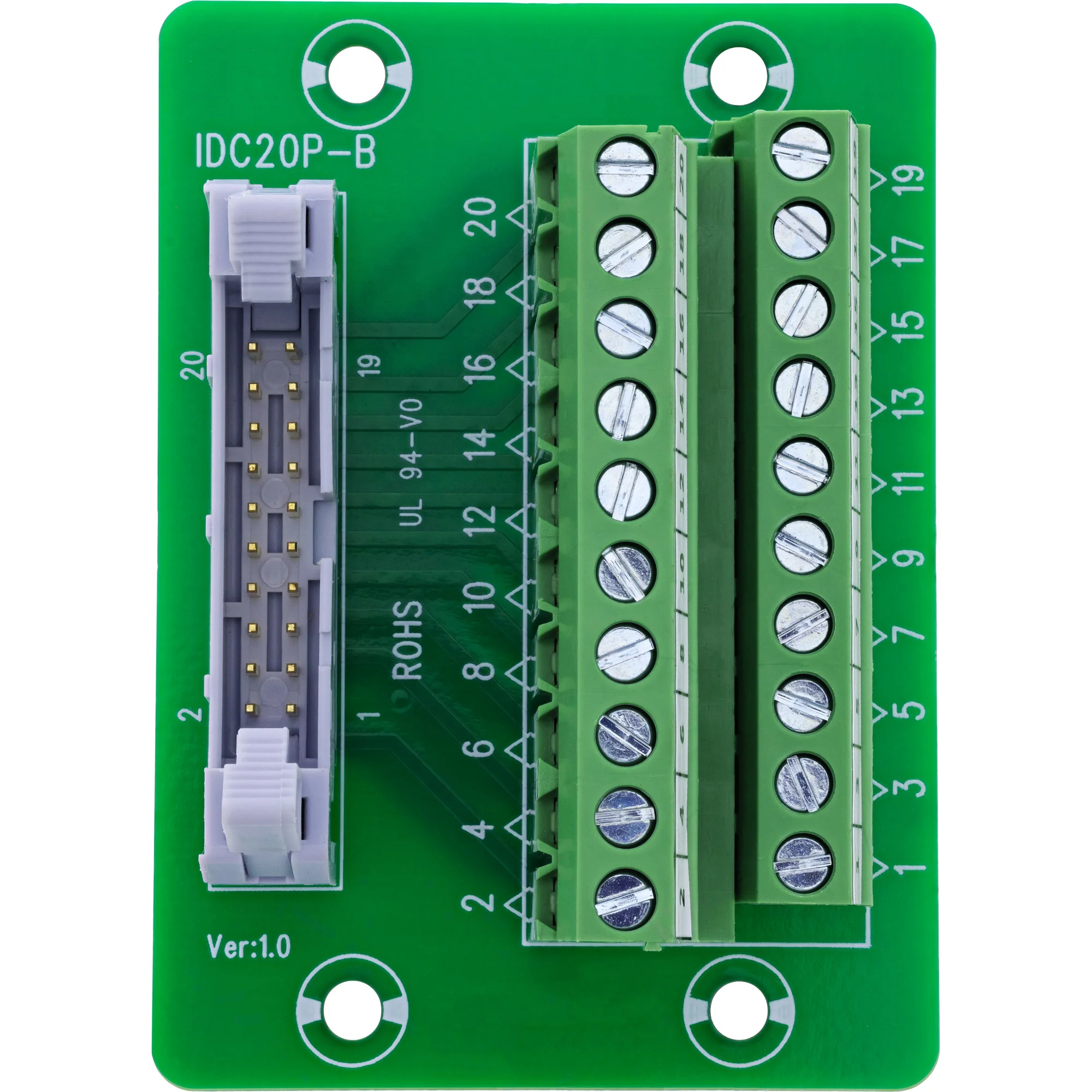

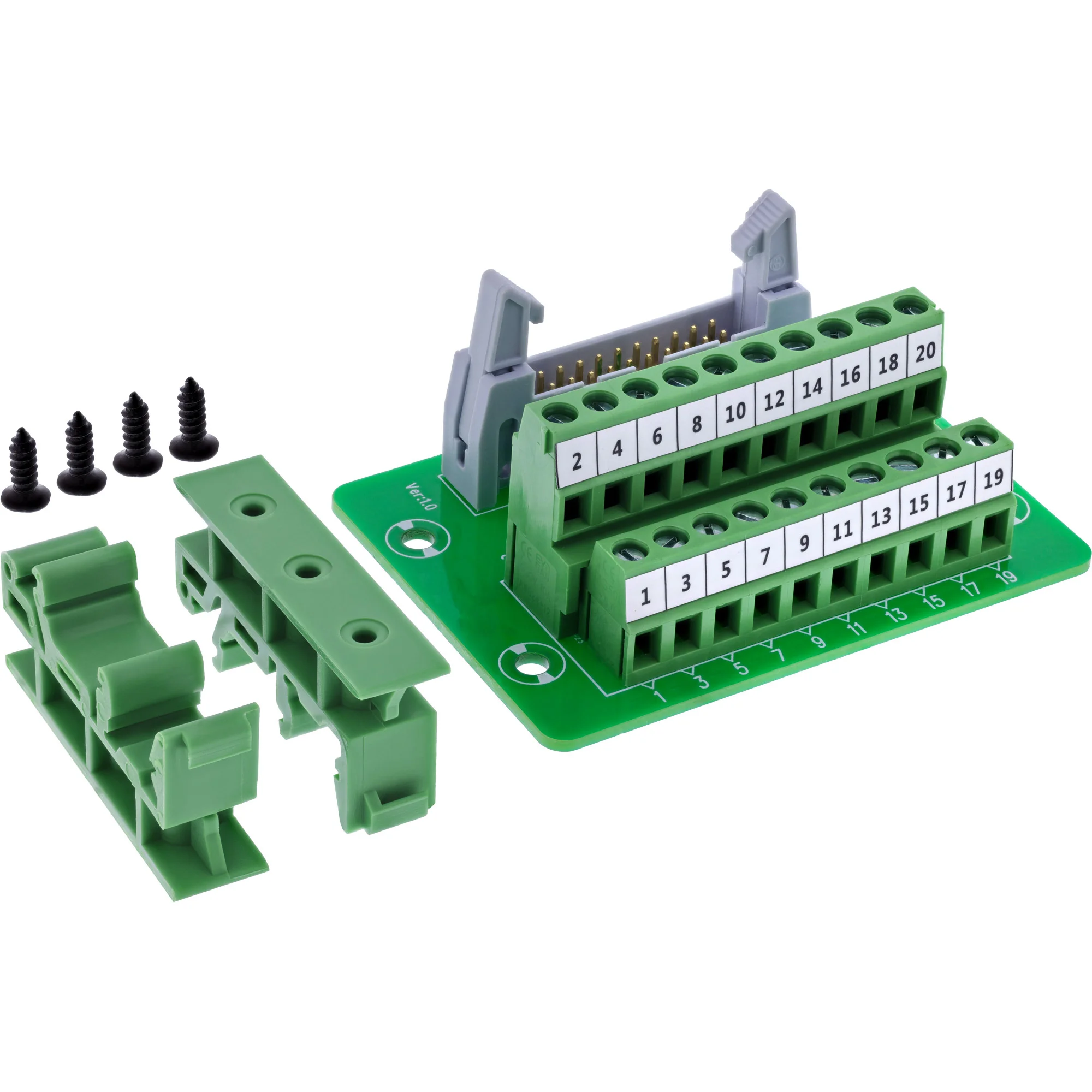

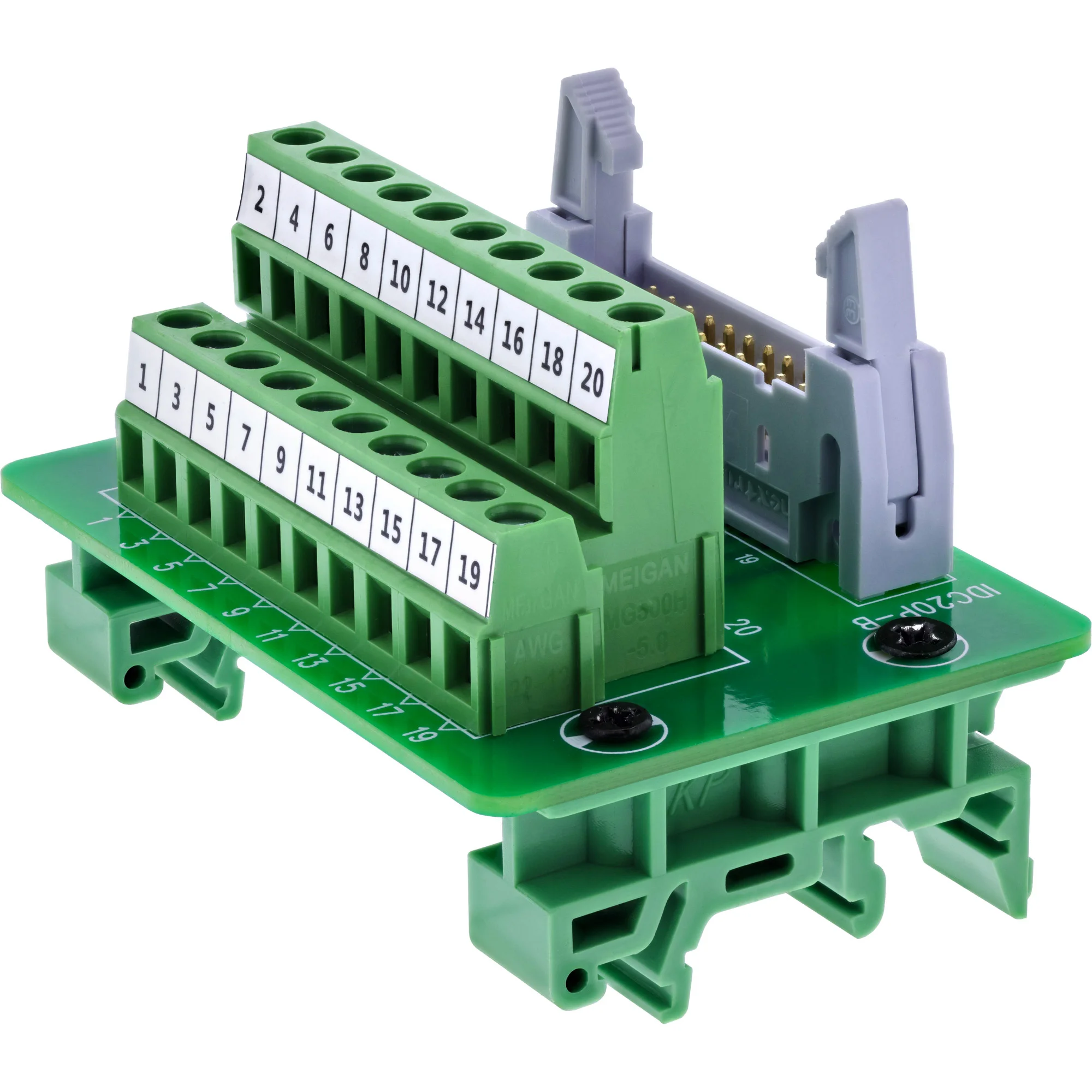

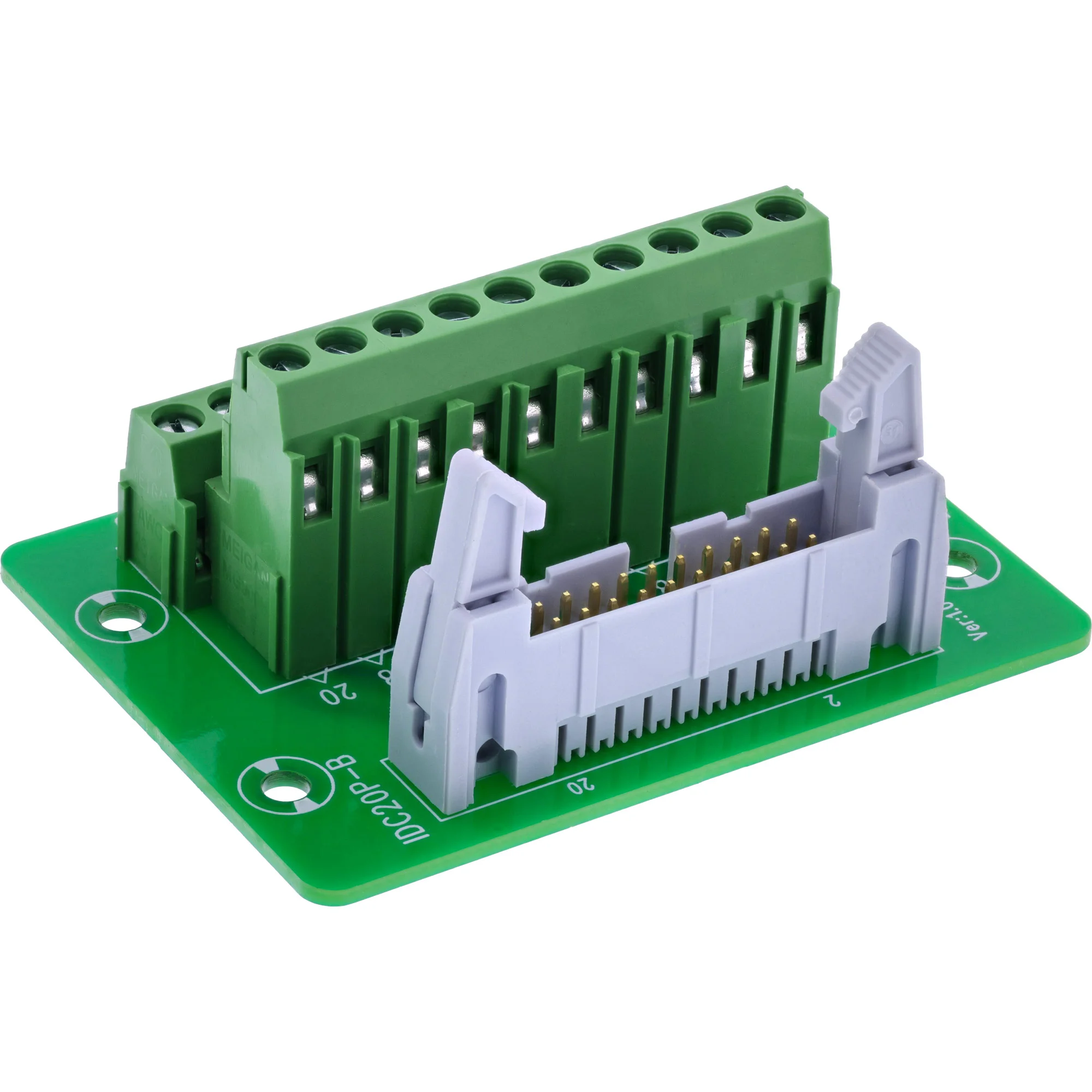

Zeitersparnis bei der Installation:Die 10-polige Schraubklemmenleiste mit Druckplatte erlaubt eine schnelle, werkzeugunterstützte Verdrahtung – für Adern im Bereich 16–26 AWG. Standardisierte IDC-Schnittstelle mit klarer Pinbelegung: Die 20-polige Buchse (2×10) sorgt für strukturierte Signaltrennung – ideal für geordnete Systemverdrahtungen in Test-, Steuer- und Prototypenumgebungen. Kompakte Bauform für strukturierte Installation: Kompaktes Design auf stabiler Leiterplatte für die direkte Integration in Gehäuse, Adapterfelder oder Prüfumgebungen. Für modulare Steuerungs- und Prüfsysteme:Ideal bei Prototyping, Embedded-Anwendungen, Systemtests oder Signalverteilern mit IDC-Flachbandkabeln. Hohe Signalqualität:Geprüfte Isolationsfestigkeit bis 300 V AC, Nennstrom 1 A pro Pin und 100 % Kurzschlussprüfung für dauerhafte Betriebssicherheit. Der InLine® IDC-20-zu-Terminalblock-Adapter verbindet eine 20-polige IDC-Buchse (2×10) mit einer 10-poligen Schraubklemmenleiste zur einfachen Signalverdrahtung – ganz ohne Löten. Die robuste Bauweise auf stabiler Platine eignet sich besonders für strukturierte Installationen in Prüfständen, Steuergeräten oder Embedded-Systemen. Die Schraubklemmen (Rastermaß 5,0 mm) sind eindeutig beschriftet und unterstützen Einzeladern von 16–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm. Eine EVA-Isolierlage schützt zuverlässig bei der Montage auf leitfähigen Oberflächen. Dank 100 % Kurzschluss- und Verdrahtungstest sowie standardisierter Signalführung ist der Adapter ideal für die professionelle Nutzung in industriellen Testumgebungen, bei Prototypen oder im Schaltschrank. Hinweis: Je zwei benachbarte IDC-Pins sind intern auf eine Schraubklemme gelegt (z. B. Pin 1+2 → Klemme 1). IDC-Schnittstelle:20-polige IDC-Buchse (2×10), Rastermaß 2,54 mm Schraubklemmleiste: 10 Klemmen, Rastermaß 5,0 mm, mit Druckplatte Signalzuordnung:GND (Masse), D0 bis D7 (digitale Signalleitungen, je nach Anwendung belegbar) Anschlussbereich:16–26 AWG Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm Nennstrom: 0,8 A pro Pin Max. Betriebsspannung: 100 V zwischen zwei Signalen Isolationswiderstand:≥ 10 MΩ @ 300 V DC Max. Leiterwiderstand:5 Ohm Betriebstemperatur:–10 °C bis +70 °C Isolierlage:EVA-Isolierung auf Unterseite Abmessungen:ca. 71 × 51 × 29 mm (B × H × T)
