InLine 92504K Drahtverbinder 3,5 mm Klinke 4-pol TRRS / Terminalblock 4 Klemmen Schwarz, Grün

Preisverlauf

Preisangaben inkl. MwSt., basierend auf täglich erfassten Angeboten

Technische Daten

Quelle: Icecat

Stecker	3,5 mm Klinke 4-pol TRRS / Terminalblock 4 Klemmen
Produktfarbe	Schwarz, Grün
Steckerverbindung (Anschluss)	Buchse/Buchse
Formfaktor des Steckers	Gerade
AWG Kabelgröße	26/16
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Stromstärke	1 A
Betriebstemperatur	-10 - 70 °C
Konformitätsbescheinigungen	RoHS, TÜV mark
Abmessungen (BxTxH)	23 x 36 x 12 mm
Gewicht	9 g
Breite	23 mm
Tiefe	36 mm
Höhe	12 mm
Menge pro Packung	1 Stück(e)
Ursprungsland	Taiwan

Produktbeschreibung

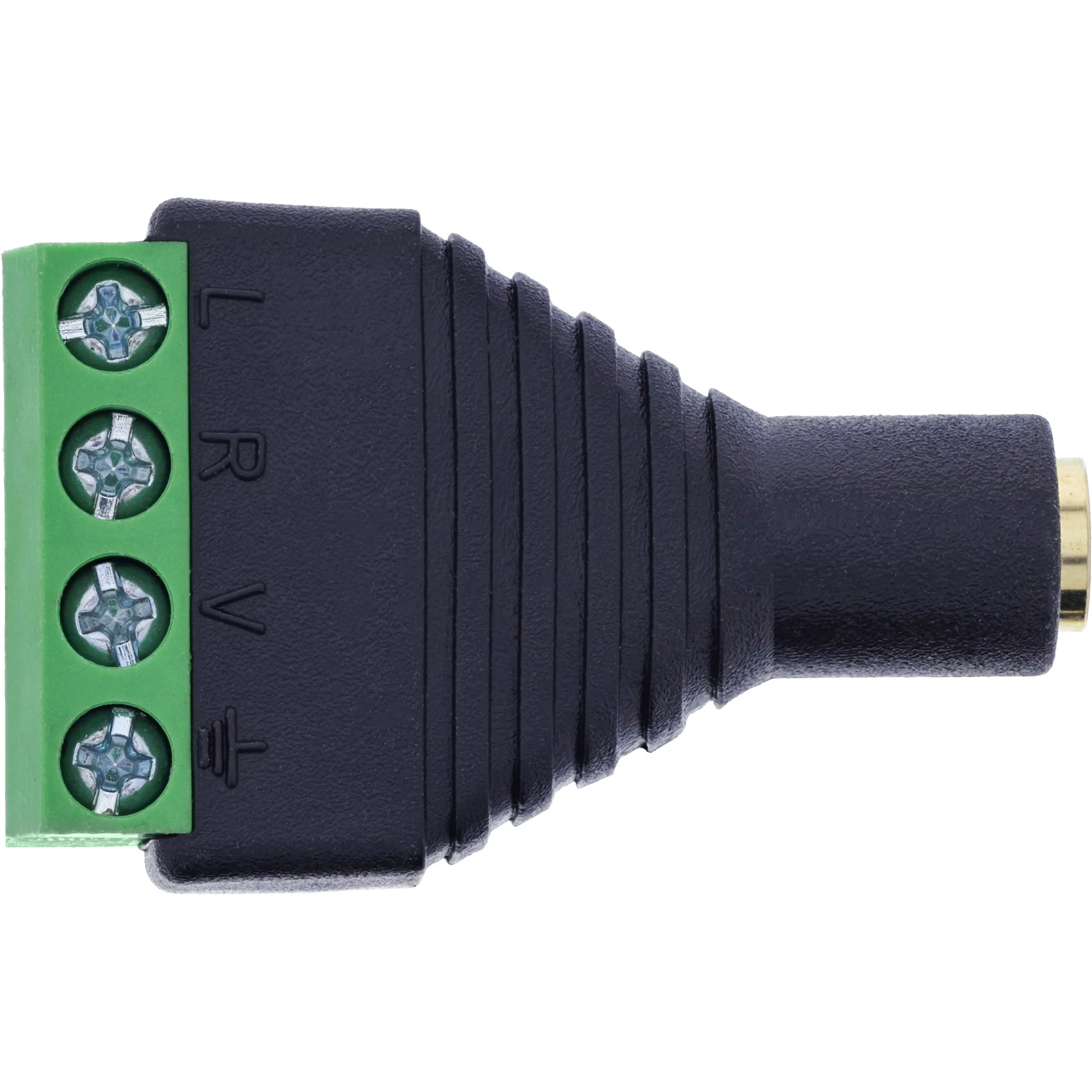

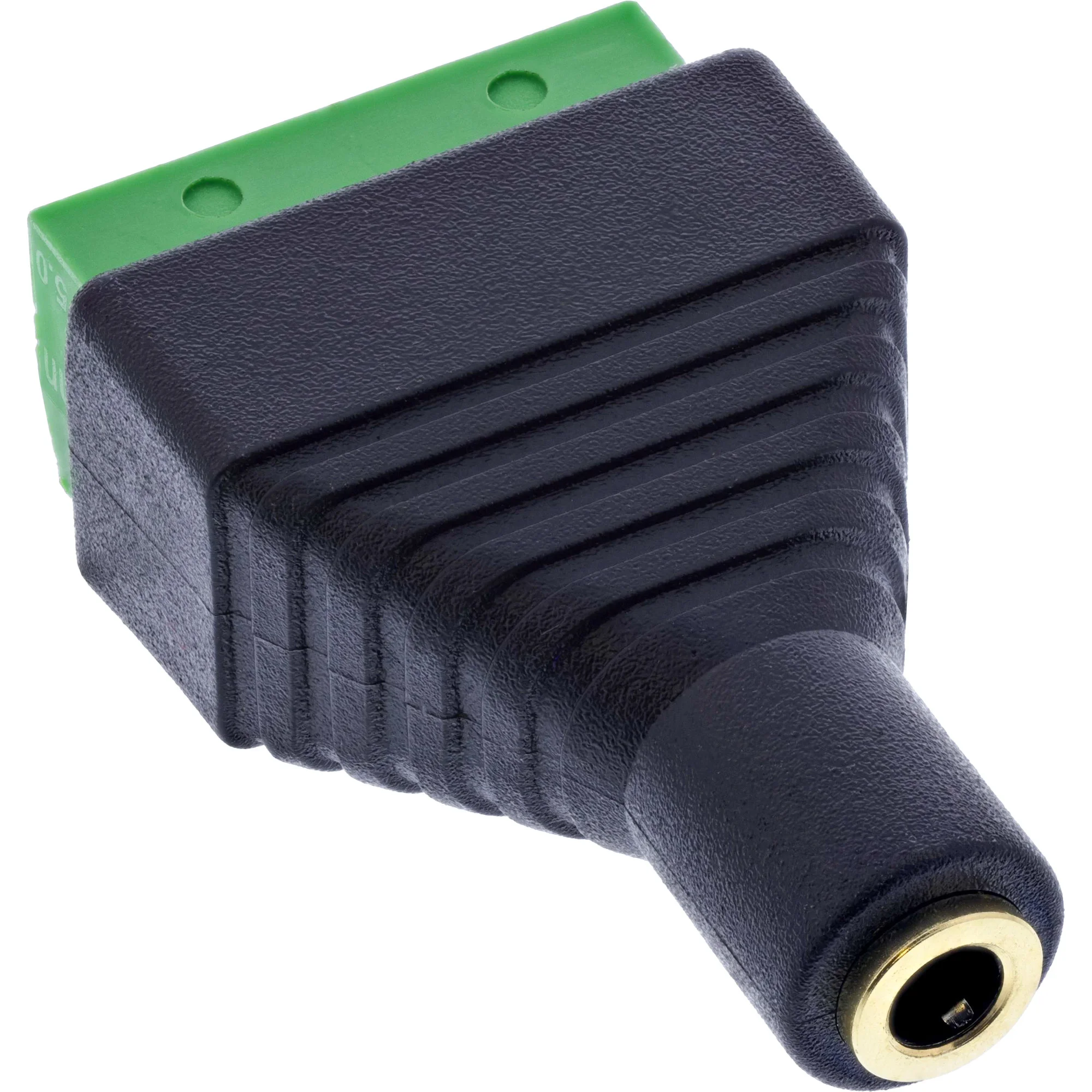

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm. Präzise Kontaktierung von Audio-/Mikrofonsignalen: 3,5 mm Klinkenbuchse (TRRS, 4-polig) mit klar beschrifteter Klemmleiste (L, R, V, +) – ideal für Headset-, Audio- oder Steuerleitungen in Test- und Prototyping-Setups. Seitliche Klemmleiste für platzsparenden Aufbau: Kompakter Anschlussblock mit nebeneinander liegenden Klemmen – ideal bei begrenztem Platzangebot, z. B. in Prüfboxen oder Verteilerfeldern. Vielfältig einsetzbar in der Industrie: Zur Integration analoger Audio-Signale in Steuergeräte, Multimedia-Module, Entwicklungslabore oder Prüfstände. Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom bis 1 A pro Pin gewährleisten zuverlässige Signalübertragung – auch im Dauerbetrieb. Der InLine® 3,5 mm 4-pol Klinkenbuchse-auf-Terminalblock-Adapter ermöglicht die verlötfreie Anbindung analoger Audio- und Mikrofonsignale an Schraubklemmen – ideal für Headsets, Kombistecker oder TRRS-Schnittstellen in Industrie und Labor. Die Anschlüsse sind eindeutig beschriftet: L(Links), R(Rechts), V(Mikrofon / Spannung), +(gemeinsame Masse / Schirmung). Die Schraubklemmen im 5,0 mm Rastermaß unterstützen Adern von 18–26 AWG und lassen sich werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm kontaktieren. Dank ihrer kompakten Bauweise eignet sich die Klinkenbuchse besonders für platzkritische Anwendungen in Testgeräten, Audioracks oder Embedded‐Systemen. Eine EVA-Isolierlage schützt zusätzlich bei Montage auf leitfähigem Untergrund. Klinkenanschluss:3,5 mm TRRS-Klinkenbuchse (4-polig, Stereo/Mikrofon) Polzahl / Klemmbelegung:4 Klemmen / L, R, V, + Anschlusstechnik:Schraubklemme mit Druckplatte, Raster 5,0 mm Anschlussbereich:18–26 AWG Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm Nennstrom: 1,0 A pro Pin Max. Betriebsspannung:100 V zwischen zwei Signalen Isolationswiderstand:≥ 10 MΩ @ 300 V DC Max. Leiterwiderstand:5 Ohm Betriebstemperatur:–10 °C bis +70 °C Isolierlage:EVA-Isolierung auf Unterseite
