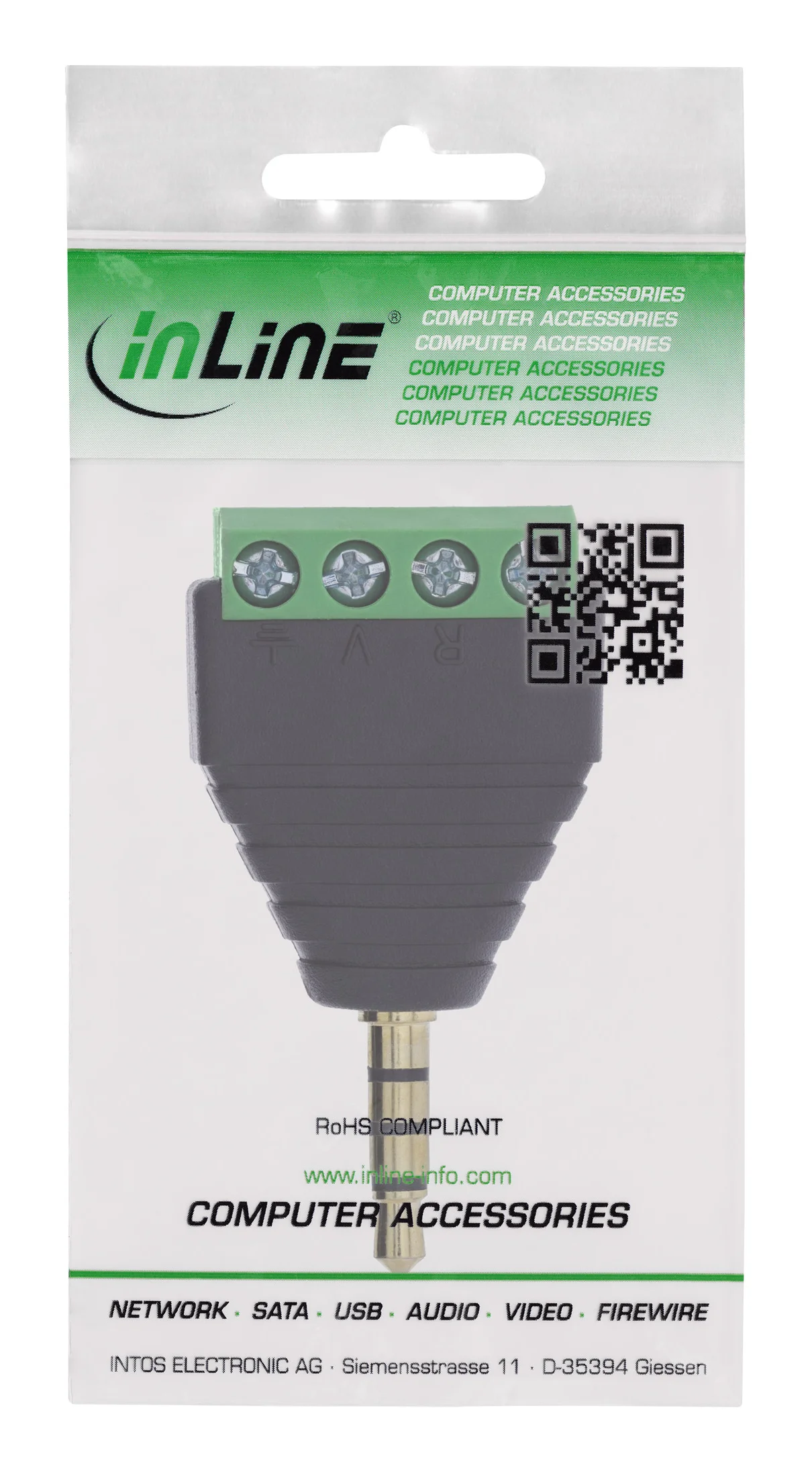

InLine 92504J Drahtverbinder 3,5 mm Klinke 4-pol TRRS / Terminalblock 4 Klemmen Schwarz, Grün

Preisverlauf

Preisangaben inkl. MwSt., basierend auf täglich erfassten Angeboten

Technische Daten

Quelle: Icecat

Stecker	3,5 mm Klinke 4-pol TRRS / Terminalblock 4 Klemmen
Produktfarbe	Schwarz, Grün
Steckerverbindung (Anschluss)	Stecker/Buchse
Formfaktor des Steckers	Gerade
AWG Kabelgröße	26/16
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Stromstärke	1 A
Betriebstemperatur	-10 - 70 °C
Konformitätsbescheinigungen	RoHS, TÜV mark
Abmessungen (BxTxH)	23 x 44 x 14 mm
Gewicht	10 g
Breite	23 mm
Tiefe	44 mm
Höhe	14 mm
Menge pro Packung	1 Stück(e)
Ursprungsland	Taiwan

Produktbeschreibung

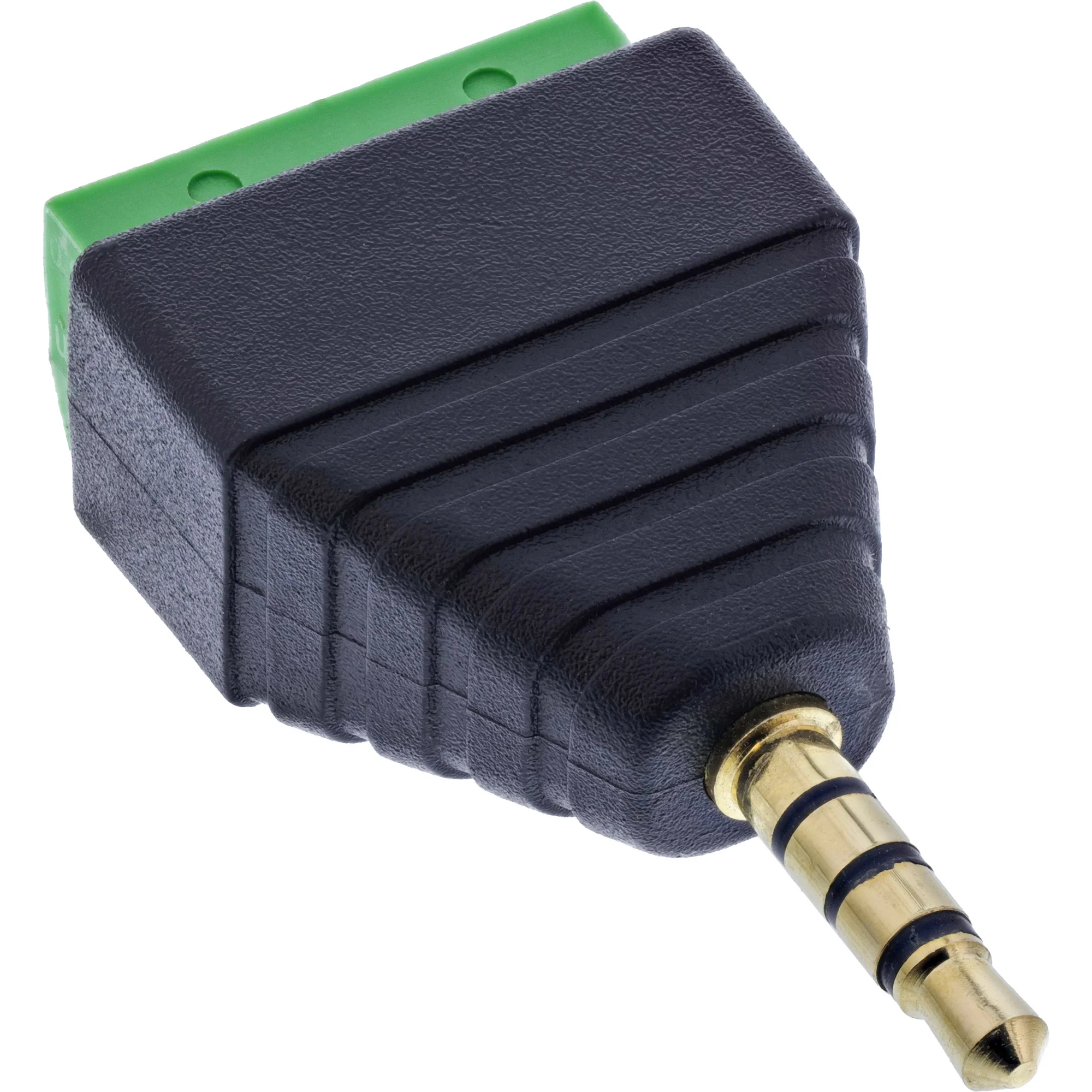

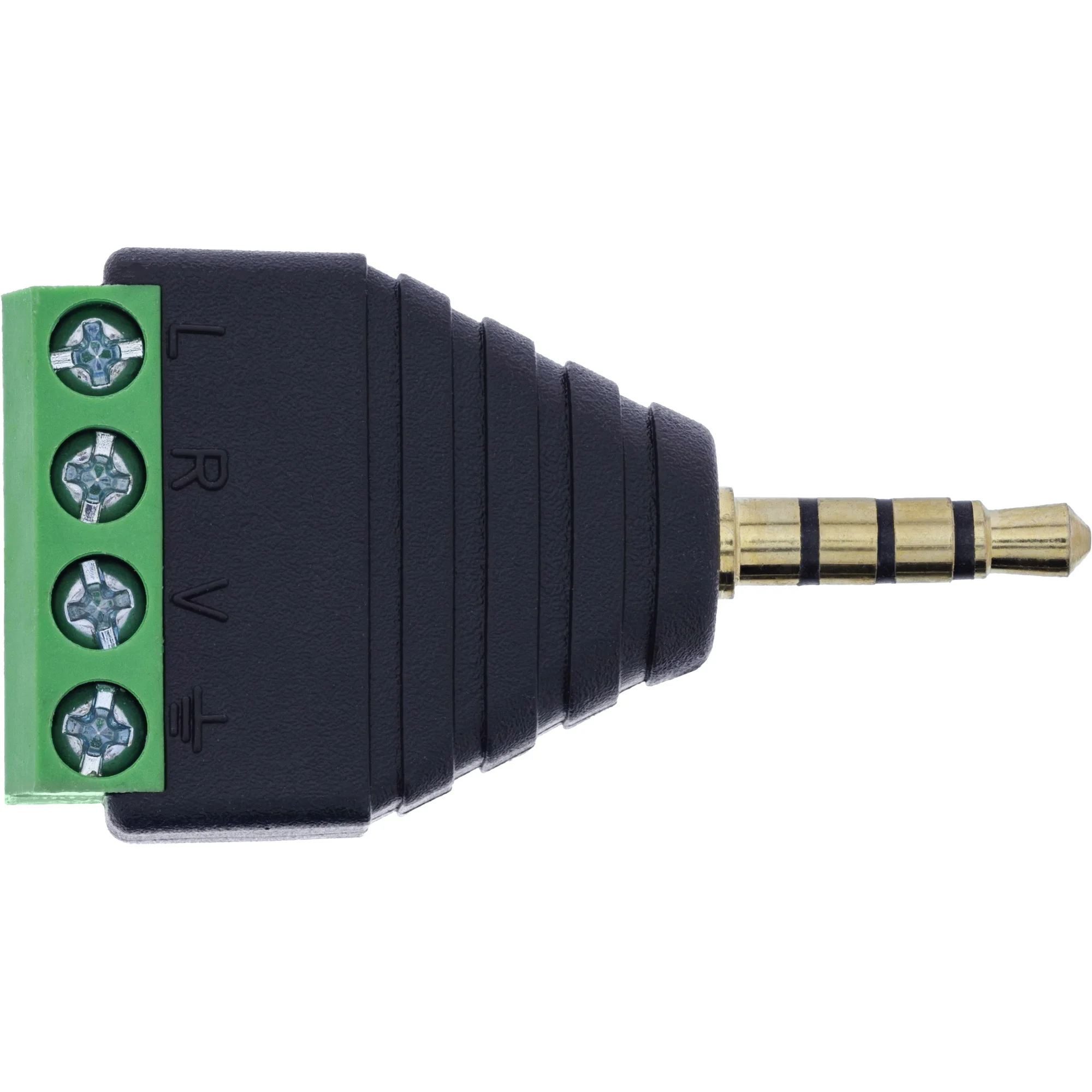

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm. Präzise Kontaktierung von Audio-/Mikrofonsignalen: 4-polige 3,5 mm Klinke mit zugeordneter Klemmleiste (L, R, V, +) – ideal für Audio-, Headset- oder Steuerleitungen in Prototyping- und Testumgebungen. Seitliche Klemmleiste für platzsparenden Aufbau: Kompakte Anschlusslösung mit nebeneinander liegender Schraubklemmleiste – ideal für schmale Adapterfelder oder beengte Prüfumgebungen. Vielfältig einsetzbar in der Industrie: Für Signalverarbeitung, Steuerungsbau, Multimedia-Schnittstellen oder Entwicklungslabore mit analoger Audiointegration. Hohe Signalqualität:Isolationswiderstand ≥ 10 MΩ bei 300 V DC und Nennstrom bis 1 A – robust und geeignet für den Dauerbetrieb unter industriellen Bedingungen. Der InLine® 3,5 mm 4-pol Klinke-auf-Terminalblock-Adapter bietet eine einfache Möglichkeit, analoge Audio- und Mikrofonsignale ohne Löten zu verdrahten. Der 3,5 mm Klinkenstecker (TRRS) ist direkt mit einer 4-poligen Schraubklemmleiste verbunden. Die Anschlüsse sind klar beschriftet: L (Links), R (Rechts), V (Mikrofon / Spannung), + (gemeinsame Masse bzw. Schirmung) – ideal für die Signalaufteilung bei Headset- oder Kombistecker-Anwendungen. Die Schraubklemmen im 5,0 mm Rastermaß unterstützen Adern im Bereich 18–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher mit Klingenbreite ≤ 2,5 mm. Der kompakte Aufbau ermöglicht den Einsatz in beengten Einbausituationen, z. B. in Prüfaufbauten, Entwicklungslabors oder Audiointerfaces. Die EVA-Isolierlage schützt bei Montage auf leitfähigen Untergründen. Klinkenanschluss:3,5 mm TRRS-Klinkenstecker (4-polig, L/R/Mikro/Masse) Polzahl / Klemmbelegung:4 Klemmen / L, R, V, + Anschlusstechnik:Schraubklemme mit Druckplatte, Raster 5,0 mm Anschlussbereich:18–26 AWG Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm Nennstrom: 1,0 A pro Pin Max. Betriebsspannung:100 V zwischen zwei Signalen Isolationswiderstand:≥ 10 MΩ @ 300 V DC Max. Leiterwiderstand:5 Ohm Betriebstemperatur:–10 °C bis +70 °C Isolierlage:EVA-Isolierung auf Unterseite
