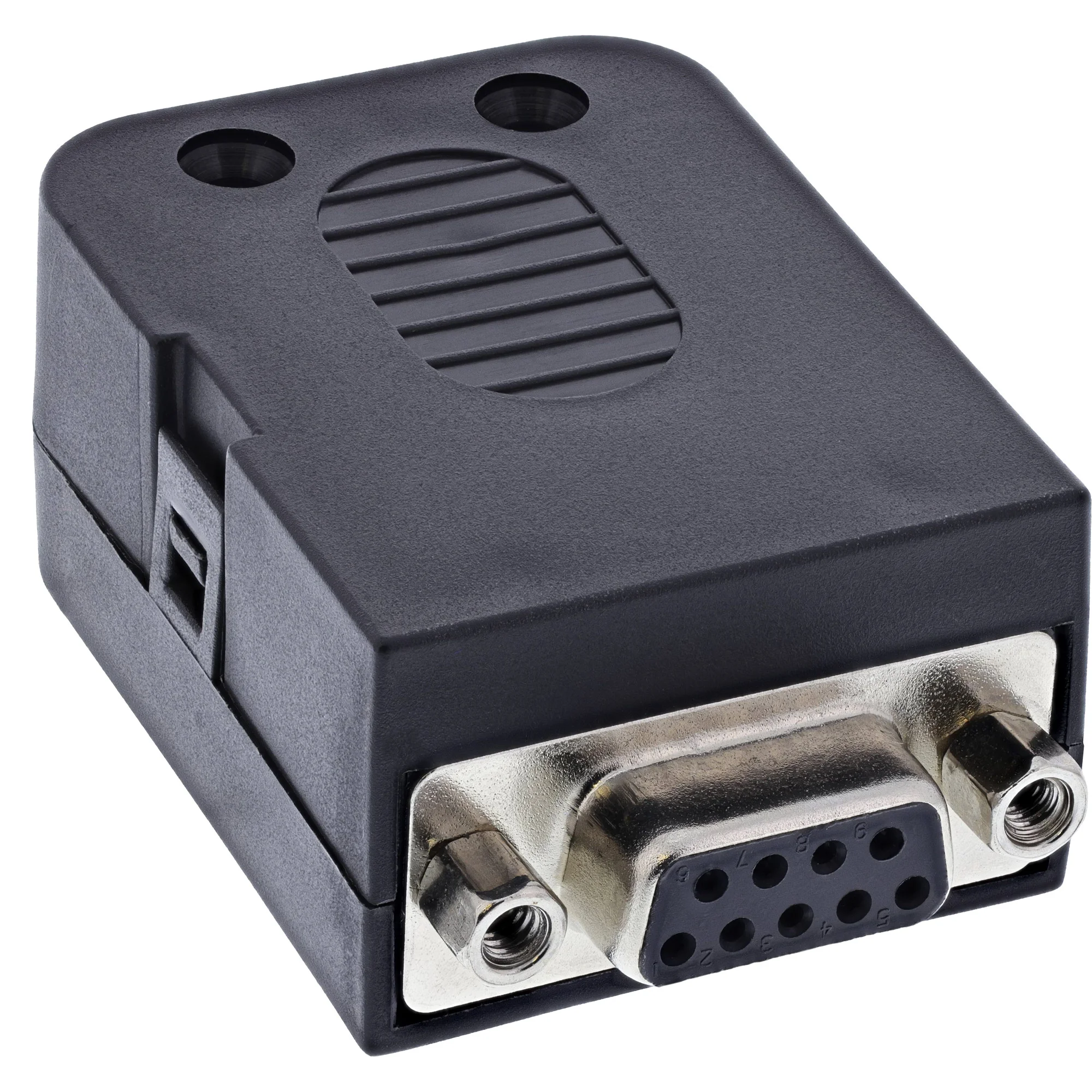

InLine 92501H Drahtverbinder Terminal block / D-Sub 9 Schwarz

Preisverlauf

Preisangaben inkl. MwSt., basierend auf täglich erfassten Angeboten

Technische Daten

Quelle: Icecat

Stecker	Terminal block / D-Sub 9
Produktfarbe	Schwarz
Steckerverbindung (Anschluss)	Buchse/Buchse
AWG Kabelgröße	26/18
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Spannung	100 V
Stromstärke	0,8 A
Betriebstemperatur	-20 - 105 °C
Konformitätsbescheinigungen	RoHS, TÜV mark
Abmessungen (BxTxH)	34 x 57 x 21 mm
Gewicht	25 g
Breite	34 mm
Tiefe	57 mm
Höhe	21 mm
Menge pro Packung	1 Stück(e)
Ursprungsland	Taiwan

Produktbeschreibung

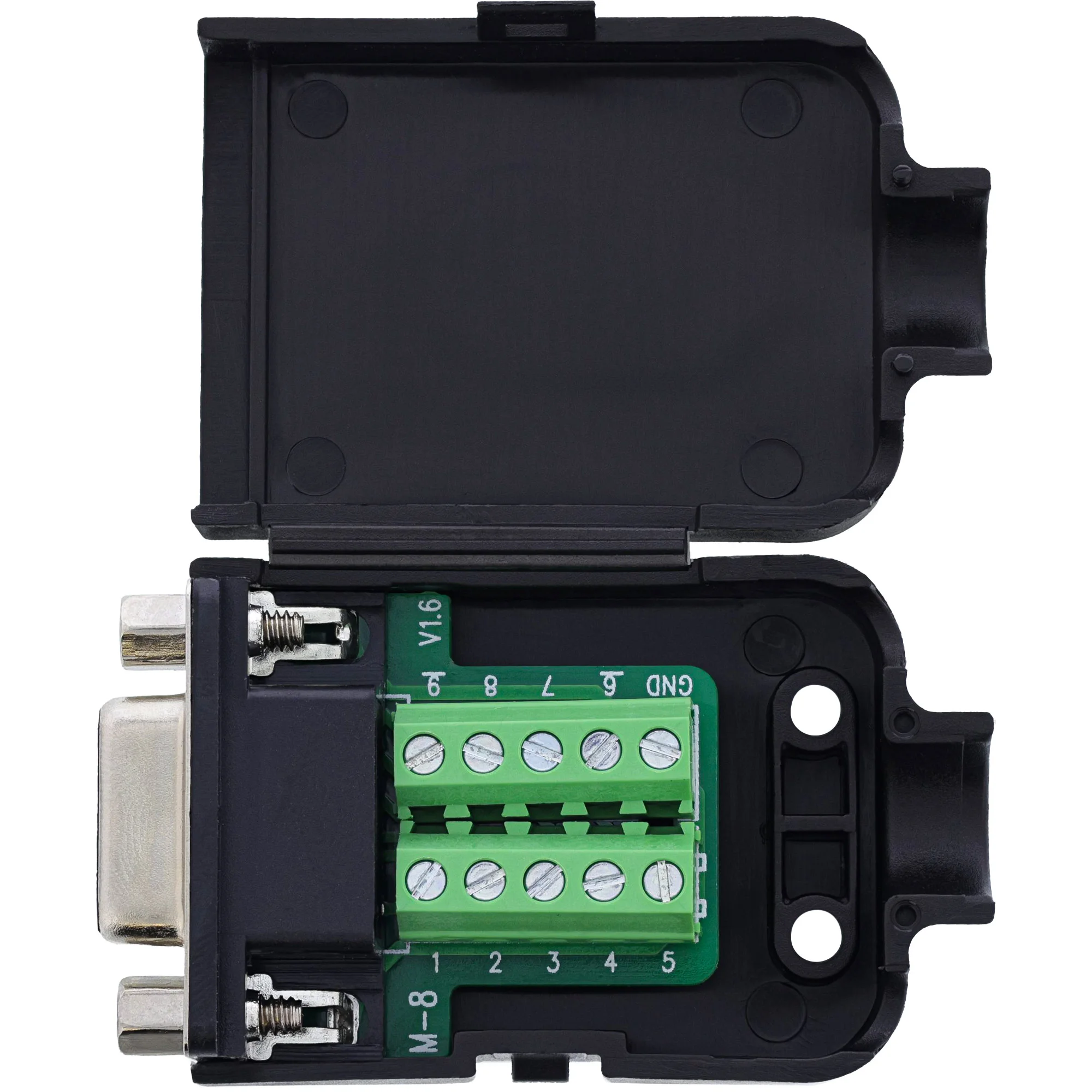

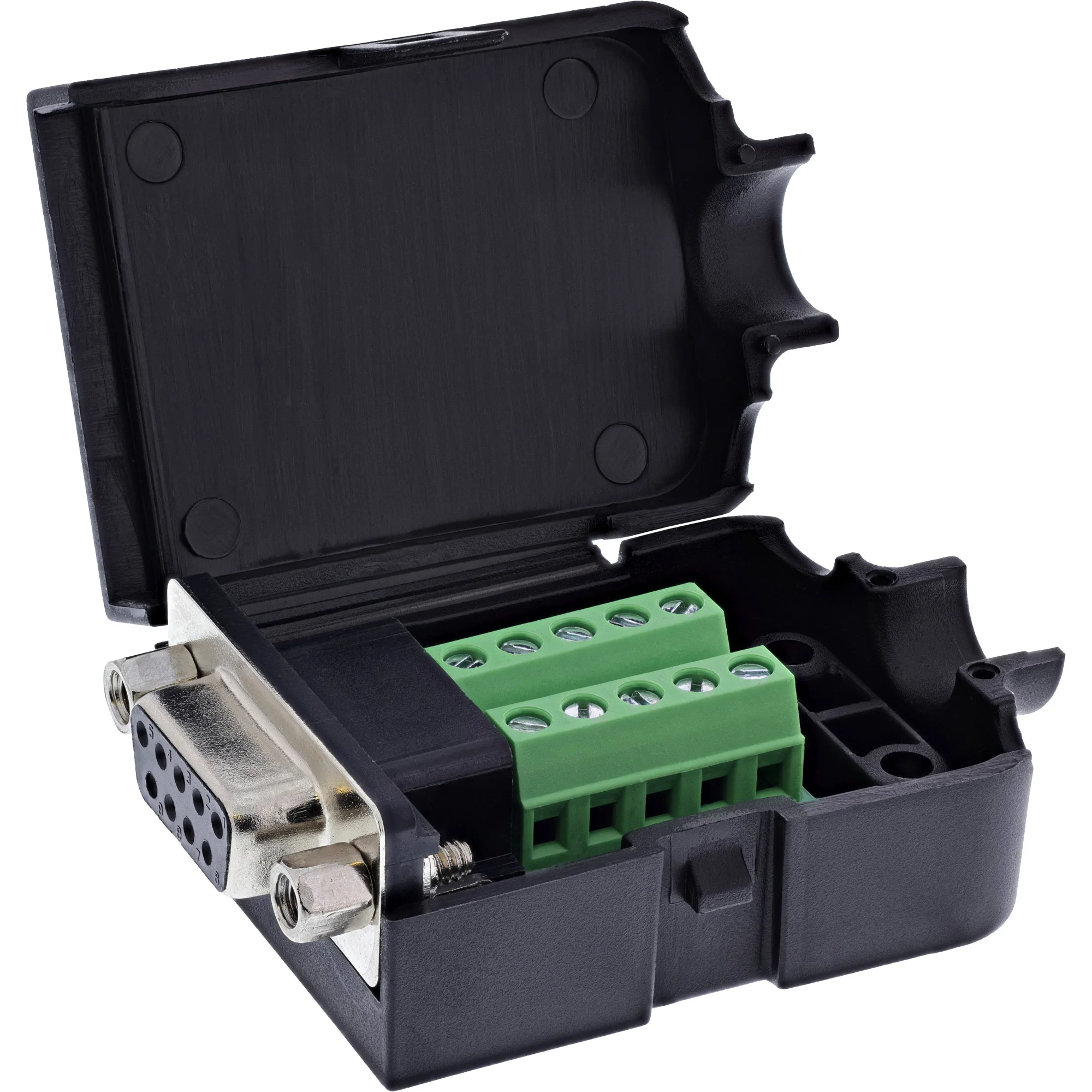

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm. Stabile Verbindung durch Befestigungsgewinde:Die D‐Sub‐9 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) zur Steckerverriegelung ausgestattetund ermöglicht eine sichere Verschraubung mit passenden Steckern. Vielfältig einsetzbar in der Industrie:Ideal für Prüfstände, Prototyping, Inbetriebnahmen sowie mobile Service- und Diagnoseanwendungen. Breakout-Bauform mit offenem Design: Seitlich zugängliche Schraubklemmen ermöglichen eine flexible, temporäre Signalverdrahtung – ohne Gehäusemontage. Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige Signalübertragung im professionellen Einsatz. Der InLine® D‐Sub 9 Breakout-Terminalblock mit Buchse ist speziell für den Einsatz in Testaufbauten, Steuerungssystemen oder der Feldinbetriebnahme konzipiert. Die offene Bauform mit seitlichen Schraubklemmen ermöglicht eine schnelle Verdrahtung einzelner Adern im Bereich von 18–26 AWG – ganz ohne Löten oder Gehäusemontage. Die Betätigung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher mit Klingenbreite ≤ 2,5 mm. Dank integriertem Befestigungsgewinde (UNC #4-40) lässt sich der Stecker mechanisch sicher verschrauben. Eine EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Flächen. Die robuste, kompakte Bauform eignet sich ideal für Prüfplätze, Signaldiagnosen und temporäre Steuerungslösungen im mobilen Einsatz. D-Sub 9 Buchse:Breakout-Design, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40) Anschlusstechnik:Schraubklemme mit Druckplatte Anschlussbereich:18–26 AWG Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm Nennstrom: 0,8 A pro Pin Max. Betriebsspannung: 100 V zwischen zwei Signalen Isolationswiderstand:≥ 10 MΩ @ 300 V DC Betriebstemperatur:–20 °C bis +105 °C Isolierlage:EVA-Isolierung auf Unterseite Abmessungen: ca. 57,7 × 34,4 × 21 mm (L × B x H) Zubehör: 1× Druckplatte, 2× Schrauben
