Produktbeschreibung
Zeitersparnis bei der Installation:Die Schraubklemmen ermöglichen eine direkte, feldtaugliche Verdrahtung ohne zusätzliche Adapter. Die Montage erfolgt werkzeuggestützt mit einem Schlitzschraubendreher ≤ 2 mm. Unterstützt wird ein Anschlussbereich von 18–24 AWG.
Stabile Verbindung durch Schraubsicherung:Die D-Sub-9 Buchse ist mit einer integrierten Schraubsicherung ausgestattet und gewährleistet eine sichere mechanische Verbindung zur passenden Gegenstelle – auch bei Vibration oder Bewegung.
Vielfältig einsetzbar in der Industrie:Ideal für Automatisierung, Maschinen- und Anlagenbau, Schaltschrankinstallationen sowie mobile Test- und Serviceanwendungen.
Kompakte Bauform: Der Terminalblock lässt sich auch bei begrenztem Platzangebot problemlos integrieren – ob auf der Hutschiene oder in mobilen Einheiten.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1 A pro Pin sorgen für eine zuverlässige Signalübertragung – auch bei dauerhaften Industrieeinsätzen

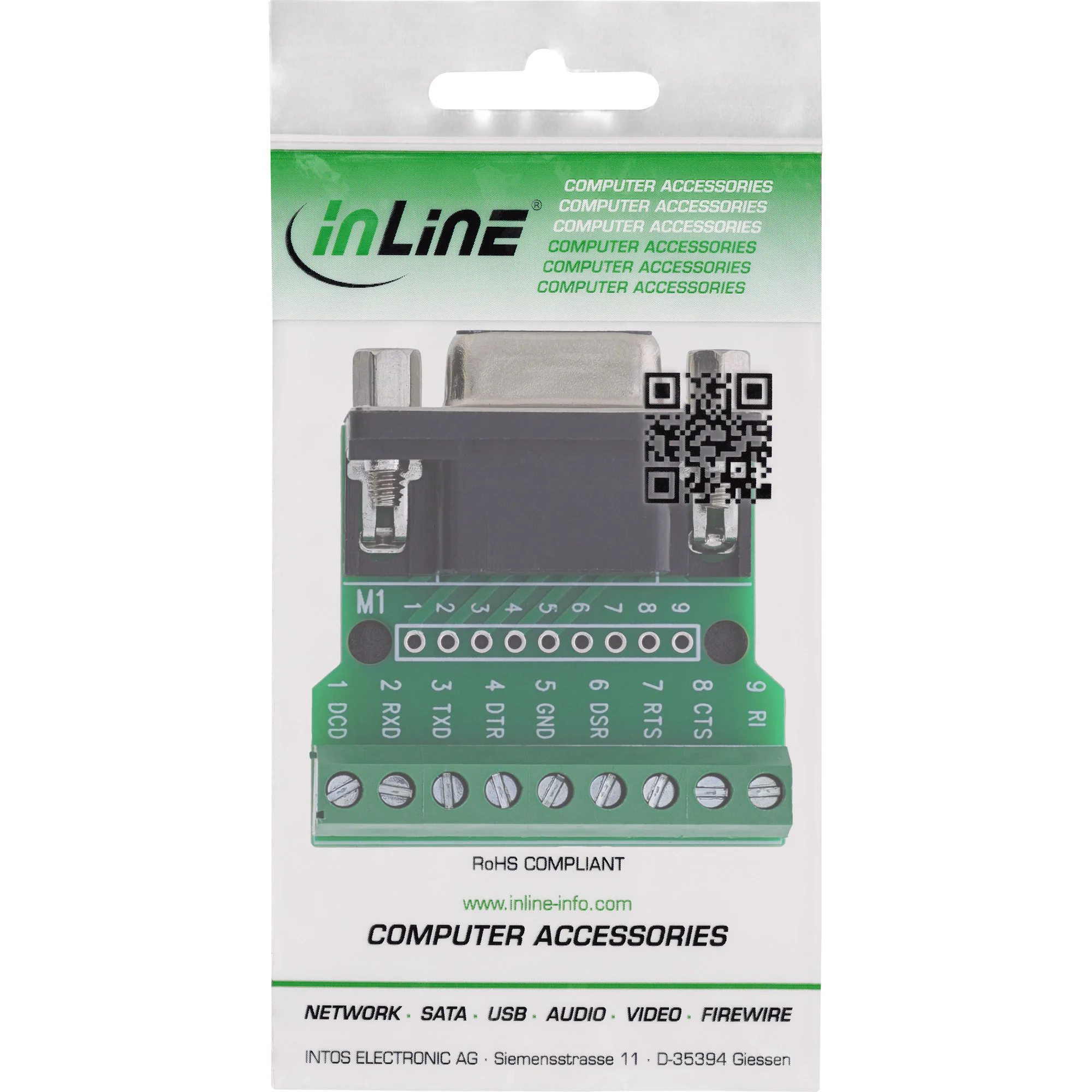

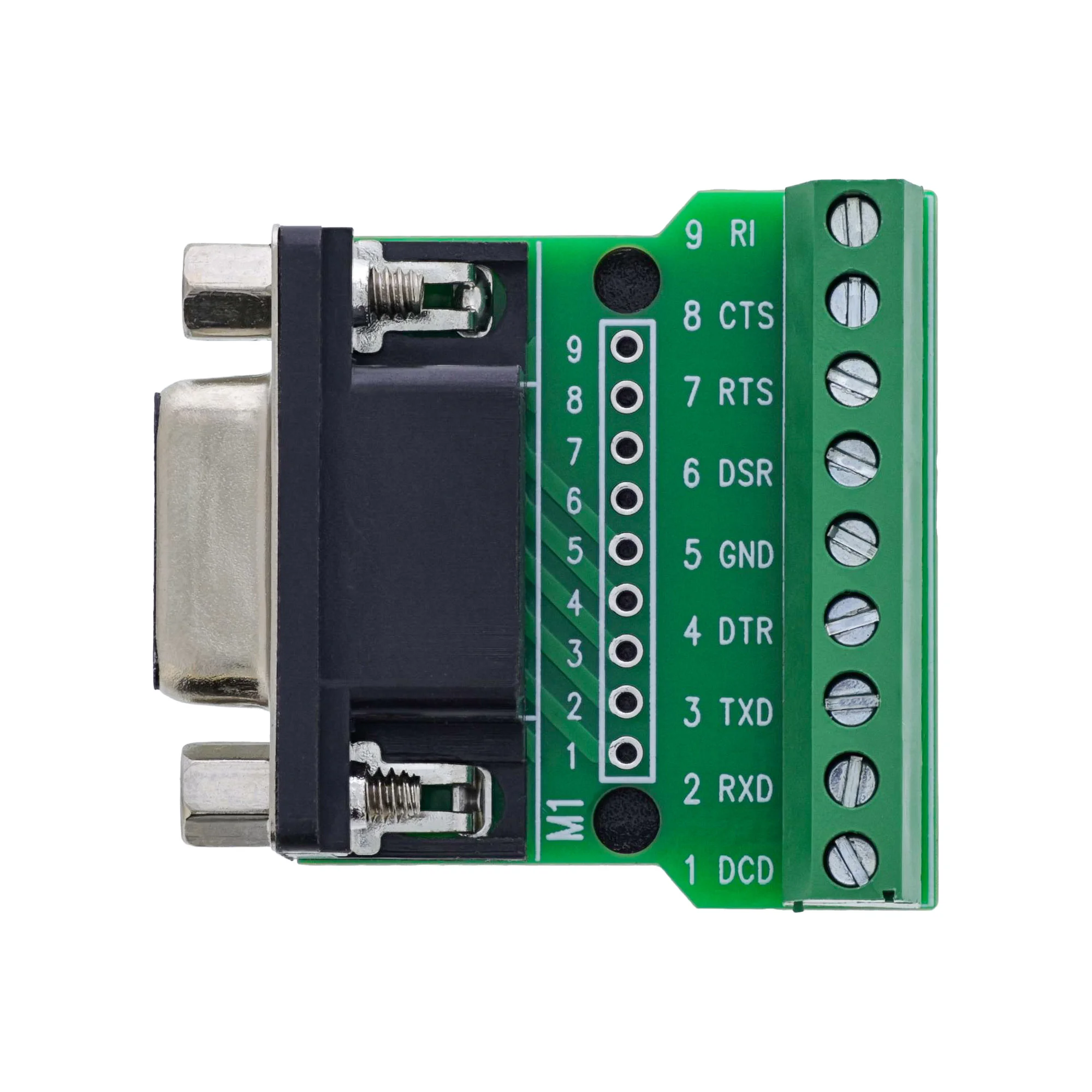

Der InLine® Terminalblock mit D-Sub 9 Buchse und Schraubklemmanschlüssen bietet eine robuste, feldtaugliche Lösung für die Verdrahtung serieller Signale – etwa in RS232-Anwendungen. Über die Schraubklemmen mit 3,96 mm Rastermaß lassen sich Einzeladern im Bereich von 18–24 AWG sicher und dauerhaft anschließen. Die Betätigung erfolgt mit einem handelsüblichen Schlitzschraubendreher bis 2 mm Klingenbreite.
Die integrierte Schraubsicherung an der Buchse stellt eine stabile Verbindung zum Gegenstecker sicher – auch unter mechanischer Belastung oder Vibration. Die kompakte Bauform und die isolierende EVA-Schicht auf der Unterseite ermöglichen eine sichere Integration, auch bei leitfähigen Montageflächen. Damit ist der Terminalblock ideal für industrielle Anwendungen, bei denen Zuverlässigkeit, Platzersparnis und einfache Installation gefragt sind.
D-Sub 9 Buchse:Mit integrierter Schraubsicherung
Anschlusstechnik: Schraubklemme, Rastermaß 3,96 mm
Anschlussbereich:18–24 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2 mm
Nennstrom:1 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–10°C bis +70°C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:ca. 38 × 37 × 16 mm (L × B × H)
